GB/T9711标准螺旋钢管与SY/T5037标准有什么区别

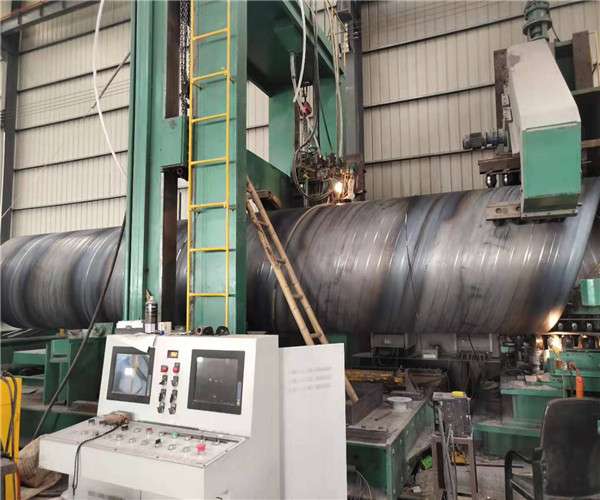

现在许多工程都会用到螺旋钢管，这种钢管分为国标与部标两种标准，那么这两种标准之间又有哪些不同呢？螺旋钢管质量检验结果，通常将螺旋钢管分为三类：合格品、返修品和废品。合格品指外观质量和内在质量符合有关标准或交货验收技术条件的螺旋钢管；返修品指外观质量和内在质量不完全符合标准和验收条体，但允许返修，返修后能达到标准和验收条件的螺旋钢管；废品指外观质量和内在质量不合格，不允许返修或返修后仍达不到标准和验收条件的螺旋钢.钢护筒用螺旋钢管制作工艺螺旋焊接钢管的质量是购买用户为关心的一个问题，其质量好坏主要由自身的材质、标准、壁厚、焊缝等因素构成，在相同的材质、标准情况下衡量钢管的质量主要看壁厚和焊缝的质量。在检查合格的螺旋钢管进行涂油操作以防腐蚀，并根据客户的要求进行打标。矫平铣边：使用压砧机将原来卷曲的钢板调平，再通过铣边机对钢板两边缘进行双面铣削，使之达到要求的板宽、板边平行度和坡口形状。剪切成型：将钢板沿外沿螺旋卷曲成管状。对焊切割：采用双面埋弧焊技术进行预焊接，内焊接，外焊接。将焊接成型的钢管使用等离子尺切割成规范长度。5.目视检查：由专业技术人员对一些基本的参数进行检查。超声波探伤：对内外焊缝及焊缝两侧母材进行的检查。X射线探伤：对内外焊缝进行的X射线工业电视检查，采用图象处理系统以保证探伤的灵敏度。
从焊接工艺而言，螺旋焊管与直缝钢管的焊接方法一致，但直缝焊管不可避免地会有很多的丁字焊缝，因此存在焊接缺陷的机率也大大提高，而且丁字焊缝处的焊接残余应力较大，焊缝金属往往处于三向应力状态，增加了产生裂纹的可能性。
而且，根据埋弧焊的工艺规定，每条焊缝均应有引弧处和熄弧处，但每根直缝焊管在焊接环缝时，无法达到该条件，由此在熄弧处可能有较多的焊接缺陷。
管子在承受内压时，通常在管壁上产生两种主要应力，即径向应力δY和轴向应力δX。焊缝处合成应力δ=δY(l/4sin2α+cos2α)1/2，其中，α为螺旋焊管焊缝的螺旋角。
螺旋焊管焊缝的螺旋角一般为50-75度，因此螺旋焊缝处合成应力是直缝焊管主应力的60-85%。在相同工作压力下，同一管径的螺旋焊管比直缝焊管壁厚可减小。

根据以上特点可知：

A.螺旋焊管发生爆破时，由于焊缝所受正应力与合成应力比较小，爆破口一般不会起源于螺旋焊缝处，其安全性比直缝焊管高。
B.当螺旋焊缝附近存在与之相平行的缺陷时，由于螺旋焊缝受力较小，故其扩展的危险性不如直焊缝大。
C.由于径向应力是存在于钢管上的最大应力，所以焊缝处于垂直应力这一方向时承受最大载荷。即直缝承受的载荷最大，环向焊缝承受的载荷最小，螺旋缝介于二者之间。
生产定尺长度管比通常长度管的成材率下降幅度较大，生产企业提出加价要求是合理的。加价幅度各企业不尽一致，一般为基价基础上加价10%左右。定尺长度应在通常长度范围内，是合同中要求的某一固定长度尺寸。但实际操作中都切出绝对定尺长度是不大可能的，因此标准中对定尺长度规定了允许的正偏差值。若标准中无倍尺长度偏差及切割余量规定时，应由供需双方协商并在合同中注明。倍长尺度同定尺长度一样，会给生产企业带来成材率大幅度降低，因此生产企业提出加价是合理的，其加价幅度同定尺长度加价幅度基本相同。
1.平焊缝2.角焊缝3.船形焊缝4.单面焊缝5.单面焊双面成形焊缝按焊缝本身截面形式不同，焊缝分为对接焊缝和角焊缝。对接焊缝:按焊缝金属充满母材的程度分为焊透的对接焊缝和未焊透的对接焊缝。未焊透的对接焊缝受力很小，而且有严重的应力集中。焊透的对接焊缝简称对接焊缝。为了便于施工，保证施工质量，保证对接焊缝充满母材缝隙，根据钢板厚度采取不同的坡口形式.当间隙过大（3～6mm）时，可在V形缝及单边V形缝、I形缝下面设一块垫板（引弧板），防止熔化的金属流淌，并使根部焊透。为保证焊接质量，防止焊缝两端凹槽，减少应力集中对动荷载的影响，焊缝成型后，除非不影响其使用，两端可留在焊件上，否则焊接完成后应切去。角焊缝:连接板件板边不必精加工，板件无缝隙，焊缝金属直接填充在两焊件形成的直角或斜角的区域内。直角焊缝中直角边的尺寸称为焊脚尺寸,其中较小边的尺寸用hf表示。
